Основным назначением однофазных стабилизаторов напряжения Norma– является, защита электрических потребителей от скачков и просадок напряжения в диапазоне входных напряжений 120-260 В, при этом выходное напряжение будет 220+/-7%.
При подборе стабилизатора напряжения, необходимо предусмотреть запас по мощности. Так как при снижении входного напряжения, падает мощность стабилизатора. Таким образом, при выборе стабилизатора необходимо учитывать коэффициент трансформации.
|
U вх.
|
200
|
190
|
180
|
170
|
160
|
150
|
140
|
130
|
120
|
|
Коэф. Р
|
1,1
|
1,6
|
1,2
|
1,3
|
1,4
|
1,5
|
1,6
|
1,7
|
1,8
|
Для примера: для подключения нагрузки 3 кВт, при входном напряжении Uвх. 170 В, рекомендовано подключать стабилизатор напряжения 3500 ВА.
Основным силовым элементом стабилизатора, является Автотрансформатор с 9-тью силовыми выводами. Коммутация этих выводов производится силовыми тиристорными ключами. Такая схема коммутации обладает высоким быстродействием, абсолютно бесшумной работой и довольно высокой степенью надежности.
В стабилизаторе напряжения Энерготех серии Norma предусмотрен «Ручной байпас», который используется в аварийных режимах и для проведения ремонтных работ.
В стабилизаторе напряжения Энерготех NORMA 3500 реализованы следующие возможности:
- Автоматическое отключение от сети при повышении входного напряжения до 265 В;
- Неискаженная форма синусоидального выходного напряжения;
- Работа во всем диапазоне нагрузок от холостого хода до максимальной нагрузки;
- Стабилизация выходного напряжения на уровне 220 В с точностью 7% при изменении входного напряжения от 121 до 259 В, частотой 50Гц;
- Защита от короткого замыкания и длительной перегрузки на выходе;
- Режим «транзит» в аварийной ситуации;
- Защита потребителей от перенапряжения в режиме «транзит» при 260 В;
- Тепловая защита автотрансформатора в интервале температур 80-100 °C;
- Отключение потребителей при кратковременном исчезновении питающей сети (исключает повреждение импульсных источников питания потребителей);
- Отображение входного напряжения;
- Отображение кода ошибки в случае отключения;
- Время реакции на изменение входного напряжения 20 мс;
Стабилизаторы Энерготех рассчитаны на круглосуточную работу. При этом производитель дает гарантию на силовой трансформатор 10 лет. Режим работы стабилизатора подразумевает работу во всем диапазоне стабилизации. Областью применения данных стабилизаторов являются промышленные и бытовые потребители.

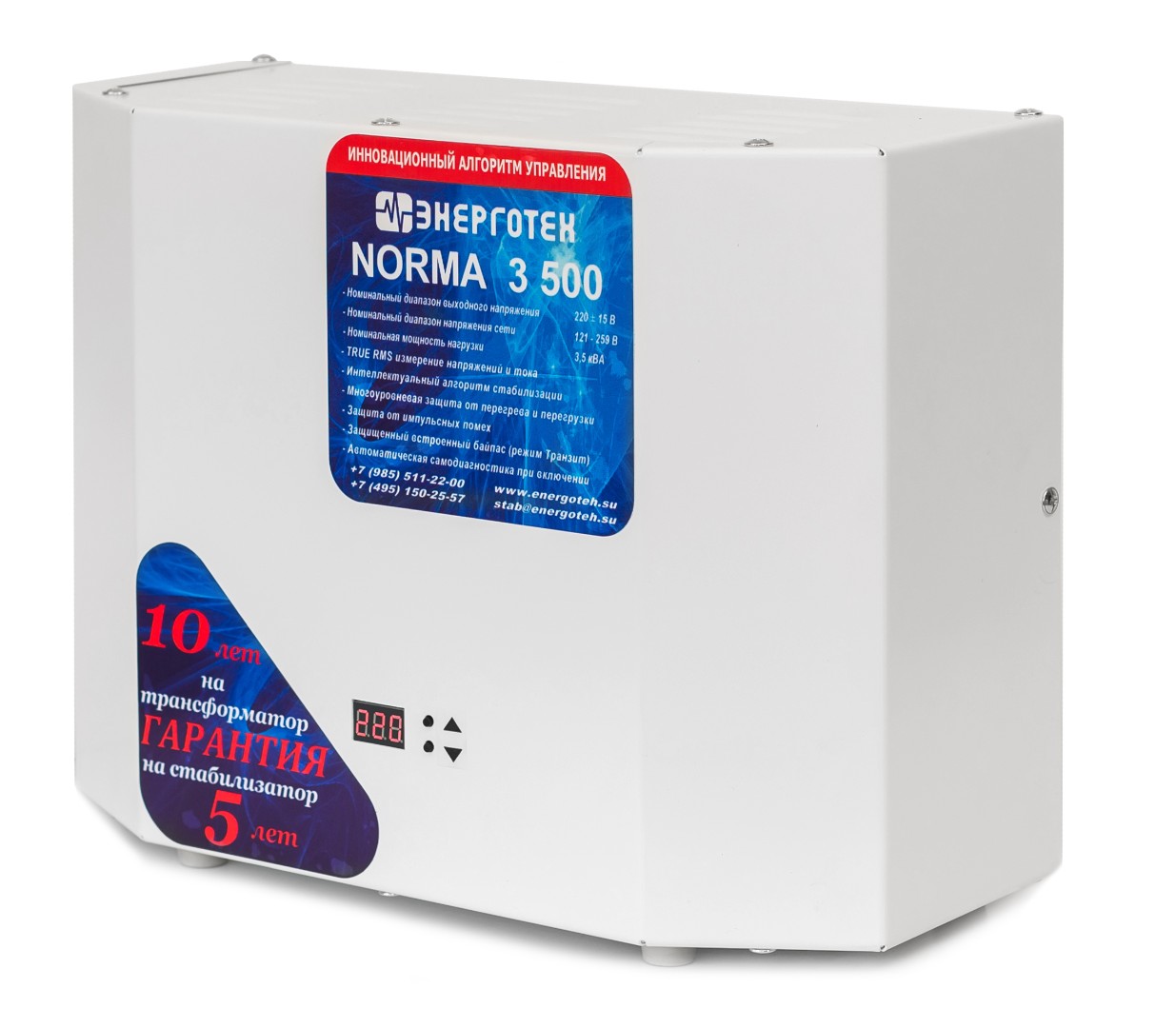

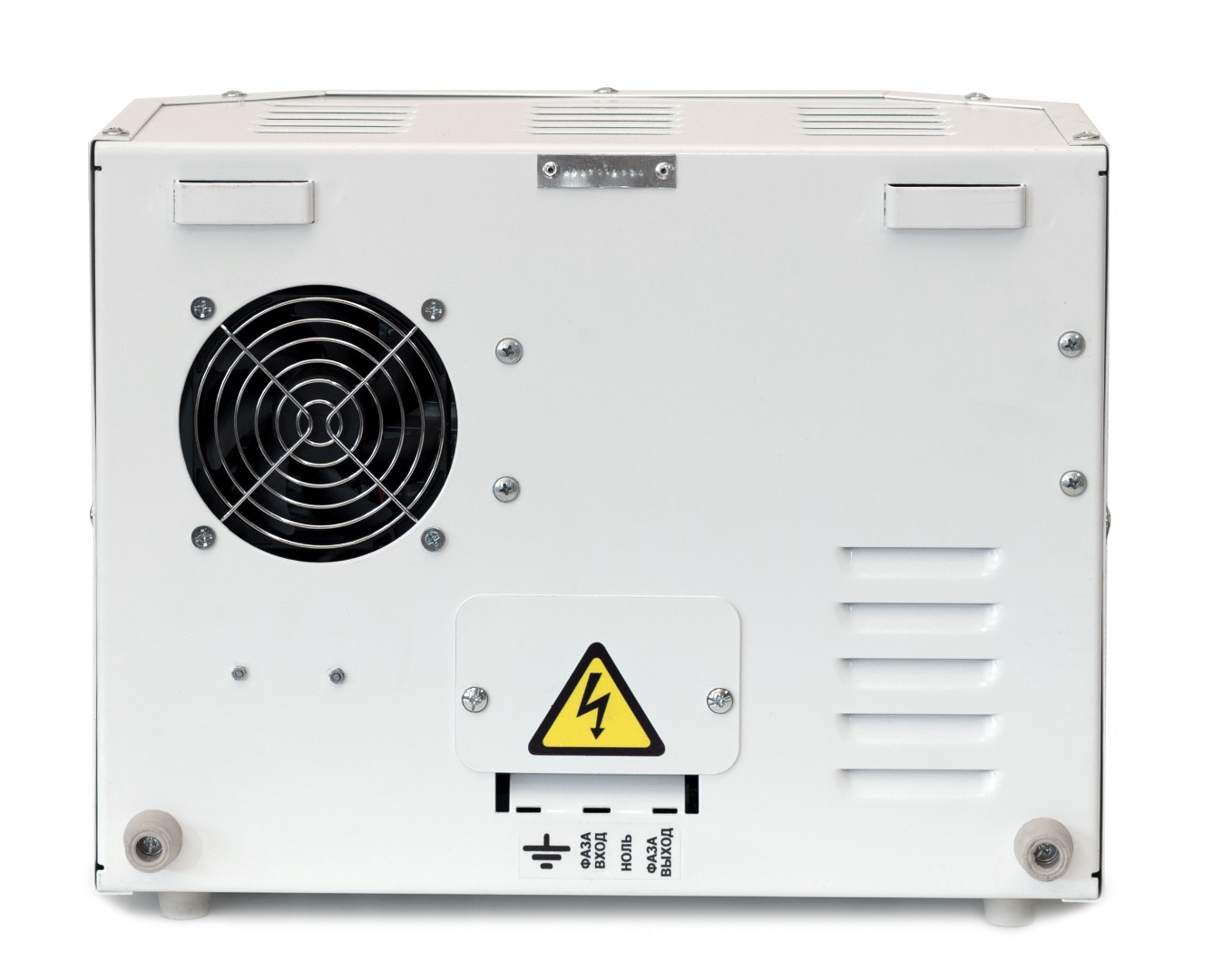

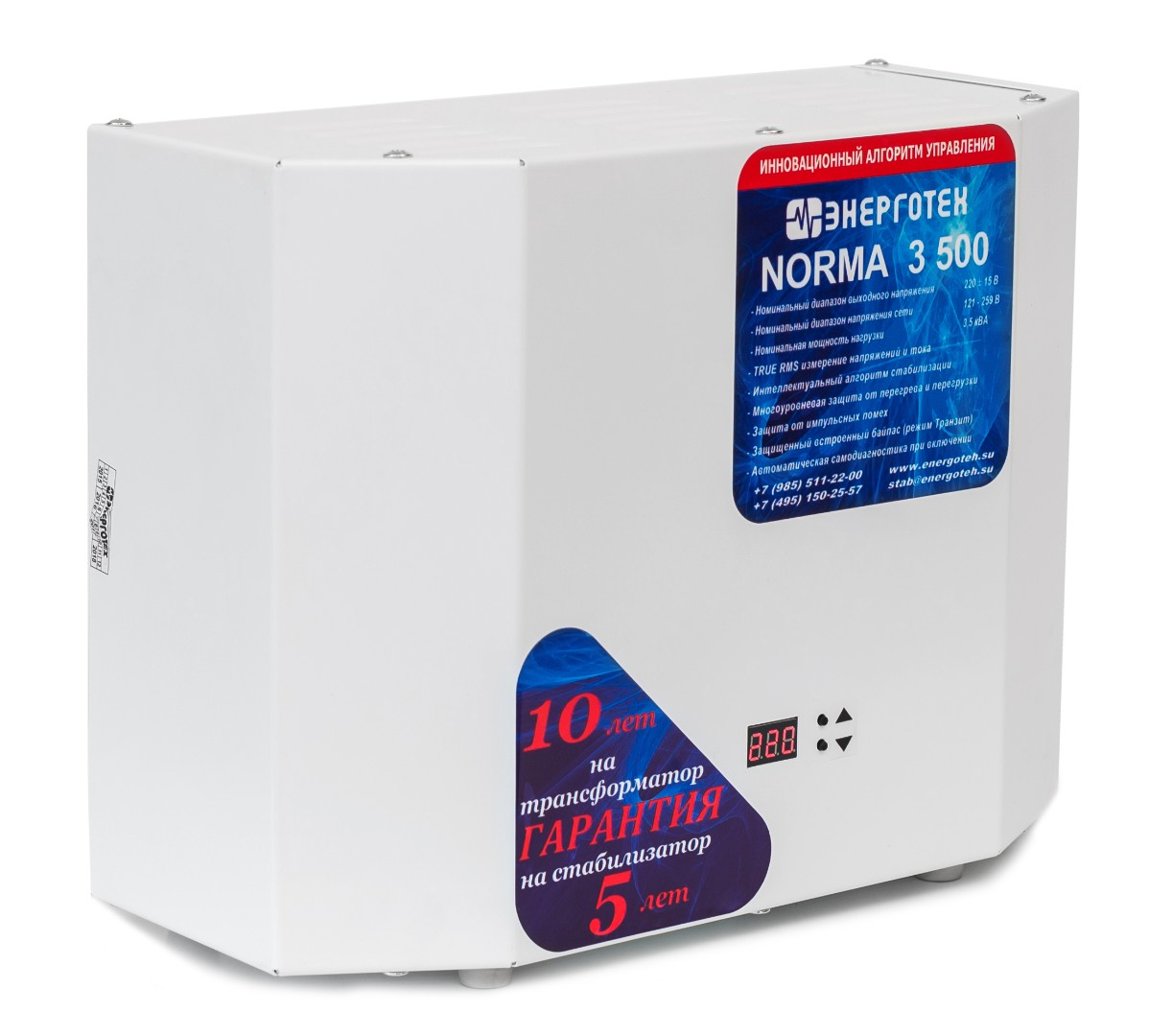

Стабилизаторы Энерготех выполнены в стальном корпусе, который может размешаться стоя на горизонтальной поверхности или подвешиваться на специальном кронштейне на вертикальную поверхность. Внутри стального корпуса размещено шасси, на котором установлены все узлы и элементы стабилизатора. В стальном корпусе предусмотрены вентиляционные отверстия, а на задней стенке корпуса предусмотрен вентилятор. Вентилятор принудительной системы вентиляции включается в случае перегрева силового автотрансформатора или радиатора силовых ключей, по команде платы управления.

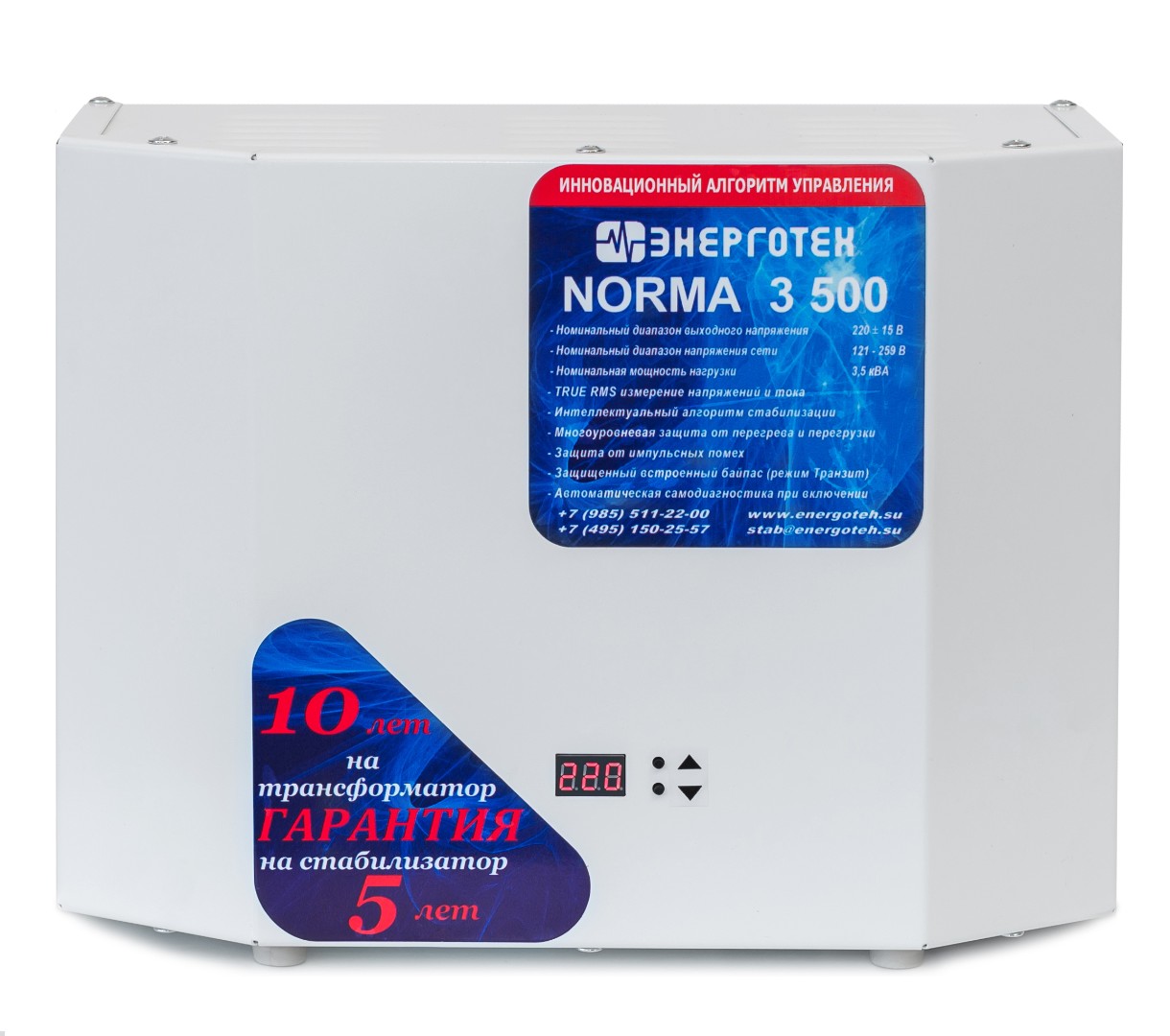

На лицевой панели корпуса расположено цифровое табло. При помощи кнопок – можно войти в меню, и узнать входное и выходное напряжение, силу тока, температуру и многие другие рабочие параметры стабилизатора. На левой боковой поверхности корпуса стабилизатора размещены автоматический выключатель с независимым токовым расцепителем и переключатель режимов работы стабилизатора «СТАБИЛИЗАЦИЯ -ТРАНЗИТ» .
