Общие технические характеристик трехфазного стабилизатора, полученного при объединении на Стойке трех стабилизаторов PRIME
| Номинальный диапазон входного (сетевого) напряжения * фазного, В линейного, В |
140 ÷ 290
242 ÷ 502
|
| Предельно допустимый диапазон входного (сетевого) напряжения фазного, В линейного, В |
120 ÷ 310
208 ÷ 537
|
| Номинальное выходное напряжение (по умолчанию) ** фазное, В линейное, В |
220
380
|
| Точность стабилизации, % |
± 3,0
|
| Максимально допустимое отклонение выходного (стабилизированного) напряжения от номинального фазного, В линейного, В |
± 6
± 10
|
| Число ступеней автоматического регулирования |
20
|
| Допустимая кратковременная перегрузка (в течение 10 сек), % (в течение 0,5 сек), % |
120
200
|
| КПД, не менее |
0,97
|
| Номинальная частота питающей сети, Гц |
50
|
| Тип стабилизатора |
Электронный с тиристорной коммутацией
|
| Класс защиты |
IP 20
(негерметизирован)
|
| Климатическое исполнение |
УХЛ 4.2
|
* диапазон сетевого напряжения, в пределах которого стабилизатор обеспечивает заявленную точность стабилизации и мощность подключенной нагрузки.
** может быть изменено пользователем в пределах от 200 В до 230 В. В случае изменения значения номинального выходного напряжения, пределы максимального отклонения выходного напряжения будут также сдвинуты.

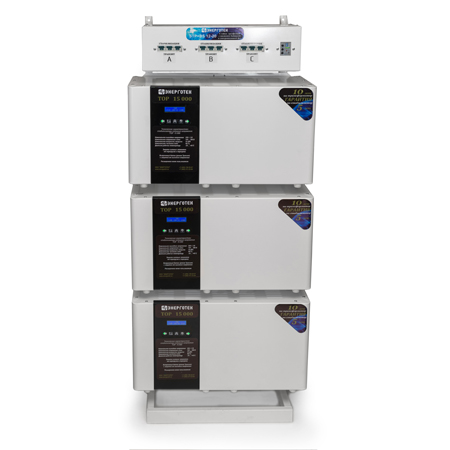

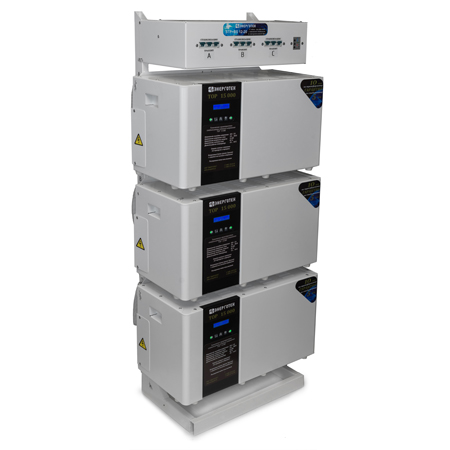

Общие технические характеристик трехфазного стабилизатора, полученного при объединении на Стойке трех стабилизаторов TOP
| Номинальный диапазон входного (сетевого) напряжения * фазного, В линейного, В |
145 ÷ 280
251 ÷ 485
|
| Предельно допустимый диапазон входного (сетевого) напряжения фазного, В линейного, В |
125 ÷ 305
216 ÷ 528
|
| Номинальное выходное напряжение (по умолчанию) ** фазное, В линейное, В |
220
380
|
| Точность стабилизации, % |
± 1,5
|
| Максимально допустимое отклонение выходного (стабилизированного) напряжения от номинального фазного, В линейного, В |
± 3
± 5
|
| Число ступеней автоматического регулирования |
36
|
| Допустимая кратковременная перегрузка (в течение 10 сек), % (в течение 5 сек), % (в течение 1 сек), % |
150
200
400
|
| КПД, не менее |
0,97
|
| Номинальная частота питающей сети, Гц |
50
|
| Тип стабилизатора |
Электронный с тиристорной коммутацией
|
| Класс защиты |
IP 20
(негерметизирован)
|
| Климатическое исполнение |
УХЛ 4.2
|
* диапазон сетевого напряжения, в пределах которого стабилизатор обеспечивает заявленную точность стабилизации и мощность подключенной нагрузки.
** может быть изменено пользователем в пределах от 200 В до 230 В. В случае изменения значения номинального выходного напряжения, пределы максимального отклонения выходного напряжения будут также сдвинуты.

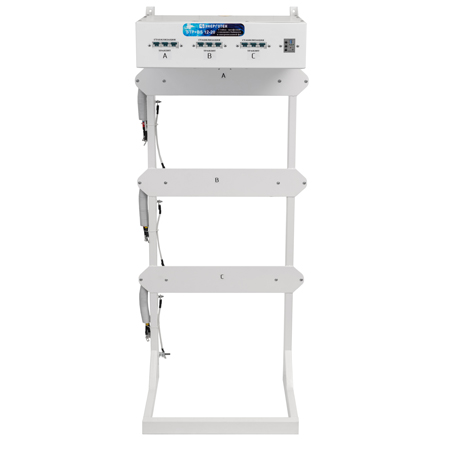

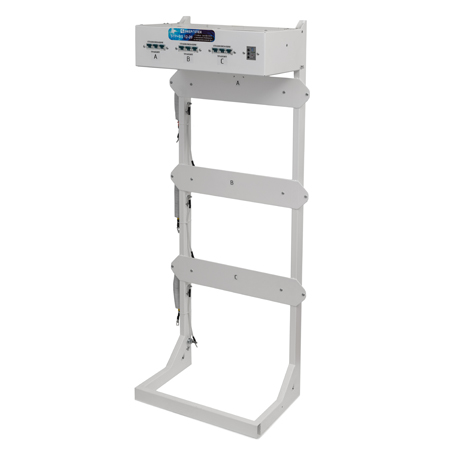

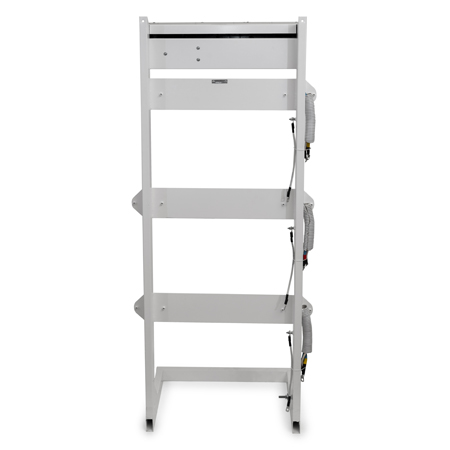

Основные характеристики трехфазных Стоек STP
|
Модель Стойки
|
Модели стабилизаторов, доступные для монтажа на Стойку
|
Габаритные размеры Стойки (Г × Ш × В), мм
|
Масса Стойки,
кг
|
|
STP 6 – 9
|
TOP 6.0 PRIME 6.0
TOP 9.0 PRIME 9.0
|
300 × 500 × 1500
|
17
|
|
STP 12 – 20
|
TOP 12.0 PRIME 12.0
TOP 15.0 PRIME 15.0
TOP 20.0 PRIME 20.0
|
350 × 600 × 1500
|
23
|
Основные характеристики всех трехфазных стабилизаторов, полученных при объединении на Стойке трех одинаковых стабилизаторов модельного ряда PRIME
|
Модель стабилизатора
|
Номинальная мощность нагрузки, кВА
|
Габаритные размеры (Г × Ш × В), мм
|
Масса,
кг
|
|
PRIME 3x 6.0
|
18,0
|
300 × 525 × 1500
|
89
|
|
PRIME 3x 9.0
|
27,0
|
315 × 525 × 1500
|
122
|
|
PRIME 3x 12.0
|
36,0
|
350 × 625 × 1500
|
143
|
|
PRIME 3x 15.0
|
45,0
|
365 × 625 × 1500
|
176
|
|
PRIME 3x 20.0
|
60,0
|
365 × 625 × 1500
|
182
|
Основные характеристики всех трехфазных стабилизаторов, полученных при объединении на Стойке трех одинаковых стабилизаторов модельного ряда TOP
|
Модель стабилизатора
|
Номинальная мощность нагрузки, кВА
|
Габаритные размеры (Г × Ш × В), мм
|
Масса,
кг
|
|
TOP 3x 6.0
|
18,0
|
300 × 525 × 1500
|
89
|
|
TOP 3x 9.0
|
27,0
|
315 × 525 × 1500
|
122
|
|
TOP 3x 12.0
|
36,0
|
350 × 625 × 1500
|
146
|
|
TOP 3x 15.0
|
45,0
|
365 × 625 × 1500
|
176
|
|
TOP 3x 20.0
|
60,0
|
365 × 625 × 1500
|
185
|
Стабилизатор рассчитан на непрерывный режим работы в закрытых помещениях при:
- температуре окружающей среды от -25 до +45 °C;
- относительной влажности до 80% (при 25°C);
- атмосферном давлении от 630 до 800 мм рт. ст.
