ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Общие технические характеристик трехфазного стабилизатора, полученного при объединении на Стойке трех стабилизаторов PRIME
| Номинальный диапазон входного (сетевого) напряжения * фазного, В линейного, В |
140 ÷ 290
242 ÷ 502
|
| Предельно допустимый диапазон входного (сетевого) напряжения фазного, В линейного, В |
120 ÷ 310
208 ÷ 537
|
| Номинальное выходное напряжение (по умолчанию) ** фазное, В линейное, В |
220
380
|
| Точность стабилизации, % |
± 3,0
|
| Максимально допустимое отклонение выходного (стабилизированного) напряжения от номинального фазного, В линейного, В |
± 6
± 10
|
| Число ступеней автоматического регулирования |
20
|
| Допустимая кратковременная перегрузка (в течение 10 сек), % (в течение 0,5 сек), % |
120
200
|
| КПД, не менее |
0,97
|
| Номинальная частота питающей сети, Гц |
50
|
| Тип стабилизатора |
Электронный с тиристорной коммутацией
|
| Класс защиты |
IP 20
(негерметизирован)
|
| Климатическое исполнение |
УХЛ 4.2
|
* диапазон сетевого напряжения, в пределах которого стабилизатор обеспечивает заявленную точность стабилизации и мощность подключенной нагрузки.
** может быть изменено пользователем в пределах от 200 В до 230 В. В случае изменения значения номинального выходного напряжения, пределы максимального отклонения выходного напряжения будут также сдвинуты.
Общие технические характеристик трехфазного стабилизатора, полученного при объединении на Стойке трех стабилизаторов TOP
| Номинальный диапазон входного (сетевого) напряжения * фазного, В линейного, В |
145 ÷ 280
251 ÷ 485
|
| Предельно допустимый диапазон входного (сетевого) напряжения фазного, В линейного, В |
125 ÷ 305
216 ÷ 528
|
| Номинальное выходное напряжение (по умолчанию) ** фазное, В линейное, В |
220
380
|
| Точность стабилизации, % |
± 1,5
|
| Максимально допустимое отклонение выходного (стабилизированного) напряжения от номинального фазного, В линейного, В |
± 3
± 5
|
| Число ступеней автоматического регулирования |
36
|
| Допустимая кратковременная перегрузка (в течение 10 сек), % (в течение 5 сек), % (в течение 1 сек), % |
150
200
400
|
| КПД, не менее |
0,97
|
| Номинальная частота питающей сети, Гц |
50
|
| Тип стабилизатора |
Электронный с тиристорной коммутацией
|
| Класс защиты |
IP 20
(негерметизирован)
|
| Климатическое исполнение |
УХЛ 4.2
|
* диапазон сетевого напряжения, в пределах которого стабилизатор обеспечивает заявленную точность стабилизации и мощность подключенной нагрузки.
** может быть изменено пользователем в пределах от 200 В до 230 В. В случае изменения значения номинального выходного напряжения, пределы максимального отклонения выходного напряжения будут также сдвинуты.
Основные характеристики трехфазных Стоек STP
|
Модель Стойки
|
Модели стабилизаторов, доступные для монтажа на Стойку
|
Габаритные размеры Стойки (Г × Ш × В), мм
|
Масса Стойки,
кг
|
|
STP 6 – 9
|
TOP 6.0 PRIME 6.0
TOP 9.0 PRIME 9.0
|
300 × 500 × 1500
|
19
|
|
STP 12 – 20
|
TOP 12.0 PRIME 12.0
TOP 15.0 PRIME 15.0
TOP 20.0 PRIME 20.0
|
350 × 600 × 1500
|
25
|
Основные характеристики всех трехфазных стабилизаторов, полученных при объединении на Стойке трех одинаковых стабилизаторов модельного ряда PRIME
|
Модель стабилизатора
|
Номинальная мощность нагрузки, кВА
|
Габаритные размеры (Г × Ш × В), мм
|
Масса,
кг
|
|
PRIME 3x 6.0
|
18,0
|
300 × 525 × 1500
|
91
|
|
PRIME 3x 9.0
|
27,0
|
315 × 525 × 1500
|
124
|
|
PRIME 3x 12.0
|
36,0
|
350 × 625 × 1500
|
145
|
|
PRIME 3x 15.0
|
45,0
|
365 × 625 × 1500
|
178
|
|
PRIME 3x 20.0
|
60,0
|
365 × 625 × 1500
|
184
|
Основные характеристики всех трехфазных стабилизаторов, полученных при объединении на Стойке трех одинаковых стабилизаторов модельного ряда TOP
|
Модель стабилизатора
|
Номинальная мощность нагрузки, кВА
|
Габаритные размеры (Г × Ш × В), мм
|
Масса,
кг
|
|
TOP 3x 6.0
|
18,0
|
300 × 525 × 1500
|
91
|
|
TOP 3x 9.0
|
27,0
|
315 × 525 × 1500
|
124
|
|
TOP 3x 12.0
|
36,0
|
350 × 625 × 1500
|
148
|
|
TOP 3x 15.0
|
45,0
|
365 × 625 × 1500
|
178
|
|
TOP 3x 20.0
|
60,0
|
365 × 625 × 1500
|
187
|
Стабилизатор рассчитан на непрерывный режим работы в закрытых помещениях при:
- температуре окружающей среды от -25 до +45 °C;
- относительной влажности до 80% (при 25°C);
- атмосферном давлении от 630 до 800 мм рт. ст.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

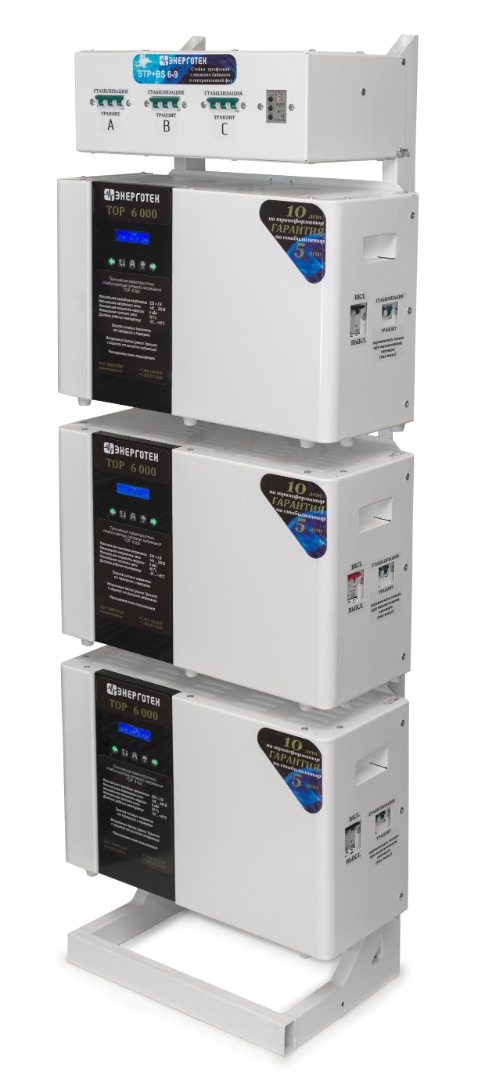

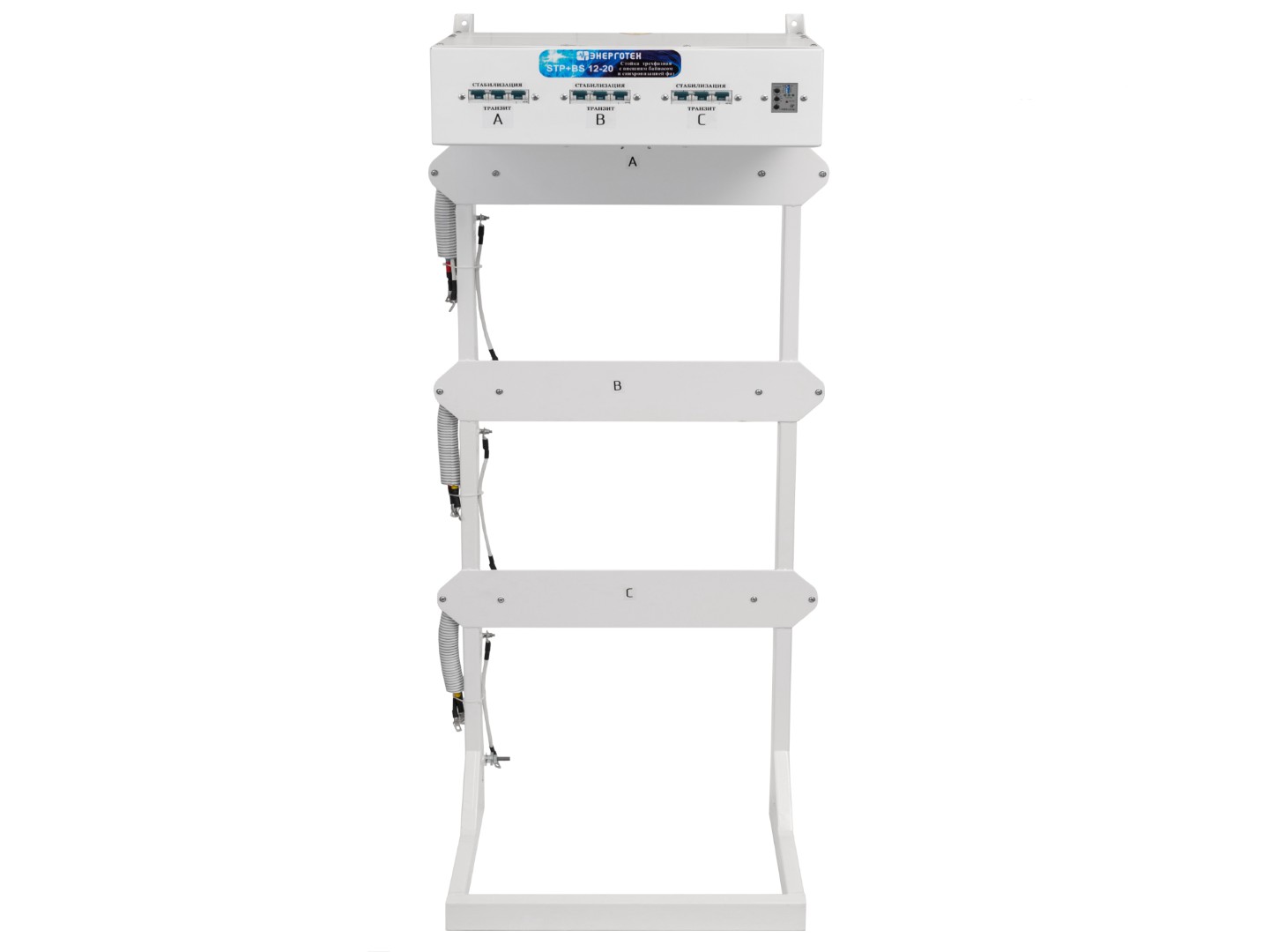

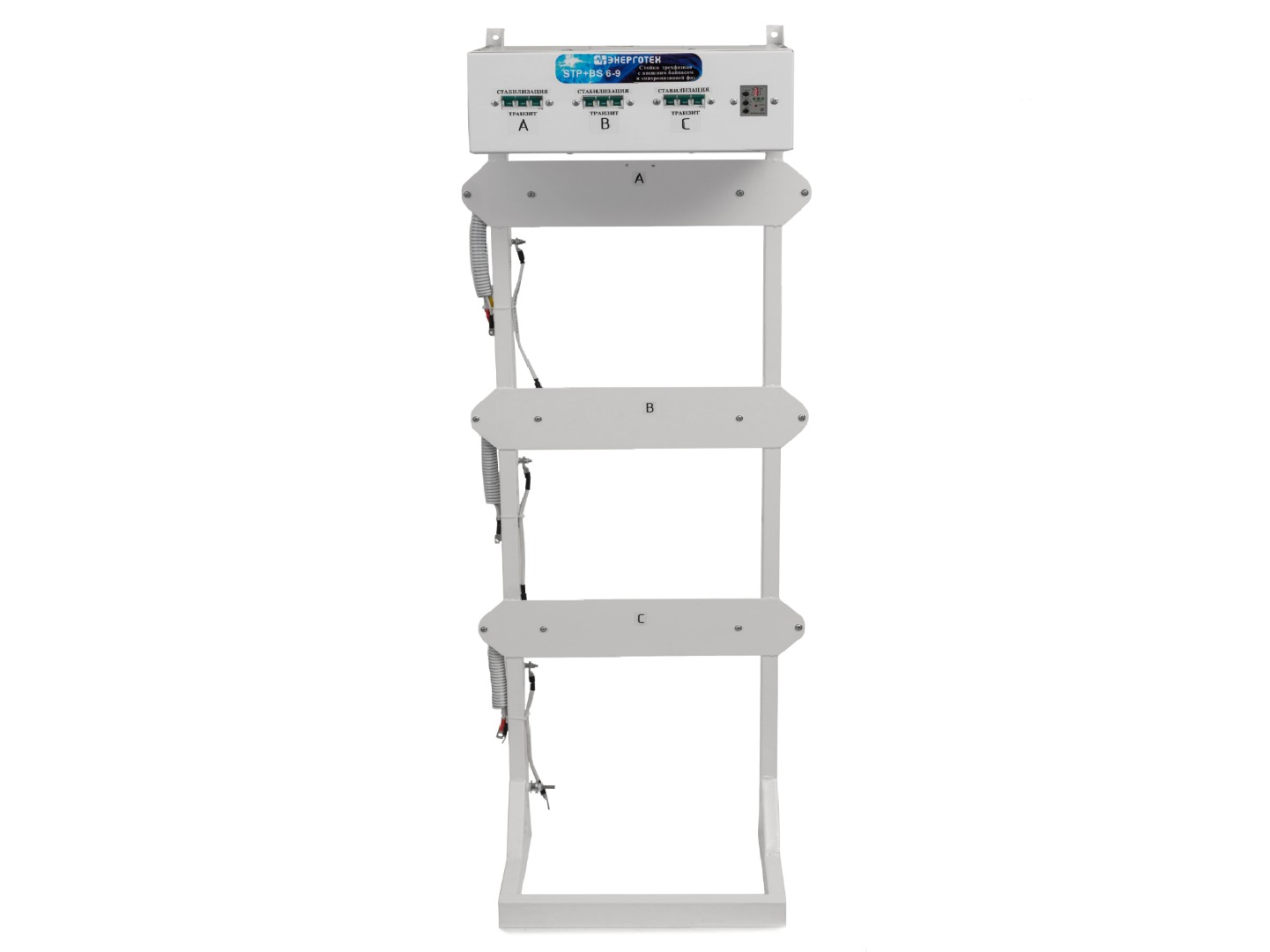

Стойка предназначена для объединения трех однофазных стабилизаторов напряжения TOP или PRIME для работы в трехфазном режиме. Имеет устойчивое положение на горизонтальной поверхности. На стойке предусмотрены отверстия для крепления к вертикальной плоскости (стены либо окна), для обеспечения дополнительной устойчивости и надежной неподвижности конструкции.
В верхней части Стойки расположен блок коммутации и синхронизации. Задняя крышка блока закрывает клеммные колодки, служащие для подсоединение подводящих и отходящих проводов. На передней панели блока расположены переключатели режимов работы каждого подключенного стабилизатора, «Стабилизация» – «Транзит» и реле напряжения РНПП–311М.
Внутри блока расположен Контактор, который подает напряжение на трехфазный выход только при условии нахождения всех трех фаз в нормальном состоянии (определяется настройками реле).
При работе всех трех стабилизаторов в режиме стабилизации реле контролирует только пропадание фаз. Нормальное функционирование стабилизатора будет происходить при нахождении верхнего переключателя реле в режиме «380», ЧФ в режиме «ВЫКЛ», ПФ, Umin и Umax в режиме «ВКЛ», Uном = 10%, Твкл и Тср в средних положениях.
При переключении одного из блоков в режим «Транзит», реле может отключить выход при сильном отклонении напряжения на нестабилизированной фазе. Для более тонкой настройки порогов и задержек, рекомендуется обратится к руководству по эксплуатации реле РНПП–311М (прилагается).
Для однофазных нагрузок на стойке предусмотрены несинхронизированные выходы, которые не отключаются контактором.
При необходимости осуществления обслуживания, ремонта или замены одного из стабилизаторов его следует выключить (автомат стабилизатора в положение «ВЫКЛ»), после чего перевести соответствующий переключатель в режим «ТРАНЗИТ». После этого контактор восстановит трехфазное питание, а стабилизатор может быть отключен от клемм Стойки. Предварительно нужно обязательно убедится в отсутствии высокого напряжения на отсоединяемых проводах.
Переключение режимов работы «Стабилизация – Транзит»
допустимо только на выключенном стабилизаторе !
